高壓開關柜溫度監控系統

目前，高壓開關柜在電力行業得到了廣泛應用，尤其是在電力系統的發、輸、配電過程中起著關鍵作用。由于高壓開關柜應用比例不斷增加，實時監控管理的難度不斷增大，傳統依靠人力不定時查看高壓開關柜運行狀態的監控方式，不僅監控效率偏低，監控結果也不夠精確，不能適應現代智能電網的發展要求。福州華光天銳自主研發的高壓開關柜光纖母線溫度監測系統，實現了對高壓開關柜的母線及觸頭溫度實時監測及運行狀態的集中統一管理，不僅大大提高了對高壓開關柜的管理效率，還大幅縮減了人工成本。



高壓開關柜柜因長期運行、負荷較大及有時線路發生短路故障，其高壓斷路器動靜觸頭及導線連接處溫度會升高。溫度超過一定范圍，將會加速絕緣材料的老化，降低絕緣強度，縮短使用壽命，顯著地降低金屬導體機械強度，從而進一步惡化導電接觸部分的連接狀態，嚴重時會導致設備損壞。因此，有必要對環網柜溫度狀態進行監測，發現溫度異常情況能夠及時預警，避免事故發生。

高壓開關柜測溫裝置的要求

1. 高壓測溫裝置必須完全絕緣
高壓開關柜的測溫裝置需將開關柜內的溫度數據傳送到柜體外，從而就有處于柜體內高壓側的測溫裝置以及柜體外低壓側的溫度接收裝置，因而也會出現高、低壓側之間的高壓絕緣問題，這就需要采取一定的隔離措施，否則就會產生絕緣故障。

2. 高壓測溫系統不影響開關柜正常運行

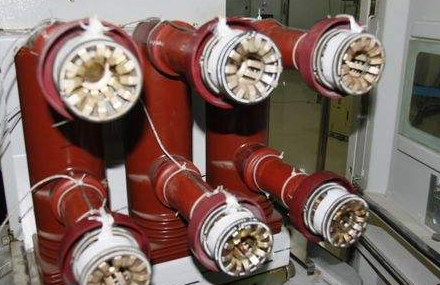

開關柜是由斷路器和柜體組成，而斷路器是可操作性的設備，這就要求所采用的測溫設備不能影響斷路器等可操作設備的操作性能。

3. 測溫裝置的密封性必須達到標準
高壓開關柜是由斷路器和柜體組成，為防止柜體內因臟污受潮等引起閃污事故、小動物進入柜體內造成短路事故等，從而對柜體內導電部位全部進行絕緣熱縮包封。

4. 高壓開關柜的測溫主機免疫電磁干擾
開關柜內的設備運行電壓、電流都很高，并且變電站內的電磁輻射等都很強烈，在這么惡劣的電磁環境里，測溫系統的性能就會受到較大影響，會直接影響到測得的溫度數據的可靠性。需采取相關的校驗和糾正的方式來保證溫度數據的可靠性。 高壓開關柜一般都處在強電磁干擾的環境里，因而不能用傳統的低電壓接觸式方式檢測，而需要在監測對象與監測儀器之間進行電壓隔離。溫度數據的傳輸也是高壓。

開關柜測溫方式有哪些

高壓開關柜的測溫方法通常有：熱電偶測溫、固定粘貼式示溫蠟片 ( 紙) 測溫、遠紅外測溫、光纖測溫、有源無線測溫，以及基于聲表面波傳感器的無源無線測溫等技術，下面福州華光天銳說明下以下幾種測溫方式：

1. 紅外測溫法
紅外測溫法又可以分為紅外熱成像測溫與紅外探頭測溫兩種測溫方式，兩種方式都屬于典型的非直接接觸測量的方法。 紅外成像測溫法是依據黑體輻射定律，物體表面的溫度由物體的紅外輻射能量大小和波長分布來表現的，因而可以通過測量物體的紅外輻射能量來測定物體的表面溫度 。由于開關柜內部結構復雜，此種方法的準確性還不能滿足要求，并且成本昂貴也限制了其應用。對于紅外探頭測溫法，也是依據黑體輻射定律，利用制作良好的紅外探頭作為溫度傳感器，通過一系列的處理、傳輸電路來實現溫度的測量。此種方法同樣會受到開關柜內復雜結構的影響，不能得到準確的溫度值，通用性較差 。

2. 熒光光纖測溫法
光纖具有良好的絕緣性能，很容易的實現電力系統和測量設備的高壓隔離，并且信號傳輸通道也采用光纖，這樣就可以起到抗干擾的作用，保證數據的準確性。熒光光纖測溫是基于熒光光纖測溫原理集成的測試系統，是專門針對發電行業的測溫方式，利用熒光來進行測溫測量時近年發展起來的一種新型的溫度測溫技術，將熒光分析技術與光纖傳感技術結合，使其能夠更加靈巧的應用于更多的場合。熒光光纖式開關柜新型溫度測試系統，具有穩定可靠、實時在線、免維護自動運行等特點。

3. 無線測溫法
無線測溫法可以解決開關柜測溫系統高、低壓側之間的高壓絕緣問題，屬于接觸式測溫方法。此測溫系統一般是由三部分組成：高壓側測溫設備、低壓側接收器以及上位機數據處理系統。這樣可以解決了紅外測溫法難以監測高壓開關柜內觸點運行溫度的難題。
